تاریخچه تولید پروفیل

مقاطع توخالی به علت خواص فوق العاده ای که دارند, از زمان های قدیم مورد شناخت بوده اند. برای مثال پل قوسی که در اسکاتلند ساخته شد (در سال ۱۸۹۰ با طول ۵۲۱ متر) , این پل به علت این که آن زمان شیوه و روش دیگری برای تولید مقاطع HSS در دسترس نبود, با استفاده از ورق های رول مانند که به هم پرچ شده بودند ساخته شده است.
در همان قرن اولین تولید کارخانه ای مقاطع توخالی که به صورت دایره ای بود توسط برادران مانسمن (Mannesmann) پیشرفت داده شد که رول های ورق را به صورت اوریب سوراخ کرده و امکان ساخت مقاطع را ممکن ساخت .
این پروسه تکامل و پیشرفت داده شد توسط پیگر (pilger). چند سال بعد ساخت مقاطع توخالی با ضخامت کمتر و بدون درز جوش انجام گرفت. در اوایل قرن قبل, یک مرد انگلیسی به اسم whitehouse جوش مقاطع توخالی را پیشرفت داد. اگر چه تولید مقاطع توخالی دایره ای بیشتر مورد استفاده قرار گرفت, بعد از پیشرفتی که در جوش یکپارچه این مقاطع توسط یک مرد آمریکایی به نام فرتز (Fretz) اختراع شد.
بعد از جنگ جهانی دوم صنعت جوشکاری جهش و پیشرفت چشمگیری کرد. ورق تولید کننده ی این مقاطع به آسانی و بدون درز جوش به هم جوش خورد تا مقطع تو خالی ساخته شود.
برش نهایی مورد نیاز مقاطع توخالی دایره ای و مستطیلی به طور قابل ملاحظه ای توسعه یافت توسط دستگاهی که مولر (Müller) اختراع کرد .
یکی از راه های حل کردن مشکل اتصال این مقاطع استفاده از بست پیش ساخته است که در سال ۱۹۳۷ توسط Mengeringhausen ساخته شد. این بست ساخت سازه های فضایی بزرگ را امکان پذیر کرد .
در سال ۱۹۵۲ مقاطع توخالی مستطیلی توسط دو فرد Stewart , Lloyds ساخته و توسعه داده شد. این نوع مقاطع همانند مقاطع دایره ای تولید و بریده می شود و فقط در انتها با رول های مختلف شکل گیری می شود.
در دهه ۵۰ تمامی مشکلات تولید,جوش و قطع این مقاطع حل شد و تنها مشکل باقی مانده, اتصالات بدون استیفنر این نوع مقاطع بودند.

اولین طراحی های مقدماتی برای اتصالات خرپایی مقاطع توخالی دایره ای توسط Jamm در سال ۱۹۵۵ صورت گرفت و تا به امروز در حال تحقیق و گسترش می باشد.
تحقیقات صورت گرفته برای طراحی مقاطع توخالی مستطیلی از سال ۱۹۶۰ در اروپا با استفاده از بسیاری از آزمایش ها, تئوری ها و اختراع ها انجام گرفت که اکثراً اسپانسر آنCIDET می باشد. علاوه بر این در ۲۵ سال گذشته, تحقیقات زیادی در رفتار خستگی و جنبه های دیگر مانند پر کردن آن ها با بتن, مقاومت در مقابل آتش سوزی, بار باد و مقاومت در مقابل خوردگی انجام شد.

پروفیل
پروفیل

انواع پروفیل

پروفیل به طور کلی در دو نوع ساختمانی و صنعتی وجود دارد

پروفیل ساختمانی

به آن دسته از پروفیل هایی اطلاق می شود که در صنعت ساختمان سازی کاربرد دارند مانند در و پنجره های آلومینیومی و… که خود چند نوع دارد :
• اولین نوع پروفیل نورد گرم است که از نورد گرم شمش فولادی ساخته می شود و قوطی شکل است.
• دومین نوع پروفیل نورد سرد است که از شکل دادن ورق های فولادی از طریق خم کردن و پرس تولید می شود و ناودانی شکل است. پروفیل های نورد سرد تنها مناسب کارهای سبک ساختمانی هستند مانند ناودانی ها, تیرهای تکیه گاهی سقف کاذب و چارچوب درهای ساختمان.
• سومین نوع پروفیل مرکب است که از اتصال چند پروفیل سرد و گرم به وجود می آید.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

پروفیل صنعتی

به آن دسته از محصولاتی اطلاق می شود که در صنایع مختلف همچون خودروسازی, نظامی و… به عنوان قطعات و متعلقات صنعتی مورد استفاده قرار می گیرند. در مقاطع صنعتی توجه به ویژگی های مکانیکی و الکتریکی از اهمیت ویژه ای برخوردار بوده و در این راستا دانش فنی و تجربه کاری و امکانات تولیدی در جایگاه ویژه ای قرار می گیرند به طوری که امکان تولید قطعات خاص با ویژگی های مشخص برای هر تولیدکننده پروفیل ساختمانی وجود نخواهد داشت.
پروفیل کامپوزیتی
امروزه سهم بسیار بزرگی از بازار در اختیار مواد مرکب یا همان کامپوزیت است و همچنین پروفیل های کامپوزیتی به میزان وسیعی در ساختمان سازی به ویژه ساختمان سازی در شرایط آب و هوایی که احتمال خوردگی در آن بالا است بسیار رواج پیدا کرده است.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني
دلیل عمده استفاده از این پروفیل ها جلوگیری از پدیده خوردگی و افزایش عمر سازه در برابر ارتعاشات است. همچنین استفاده از پروفیل های کامپوزیتی باعث سبکی بنا می شود, اما اهمیت این مزیت چندان نیست.
آنچه باعث دوام و عمر بالای پروفیل کامپوزیتی می شود خاصیت غیرکشسانی آن است که باعث عملکرد بهتر در برابر ارتعاشات زلزله می شود و بهترین گزینه برای مقاوم سازی در برابر زلزله است.
کشور مابه لحاظ شرایط اقلیمی در شمال و جنوب نیاز بسیار گسترده ای به استفاده از کامپوزیت در قالب پروفیل های کامپوزیتی دارد. هم اکنون بسیاری از سازه های بنا شده در محیط های خورنده مناطق مختلف کشور همچون پل های دریاچه ارومیه یا ساختمان های جنوب کشور دچار معضل خوردگی هستند که استفاده از کامپوزیت ها می تواند پاسخگوی مشکل این قبیل سازه ها باشد.

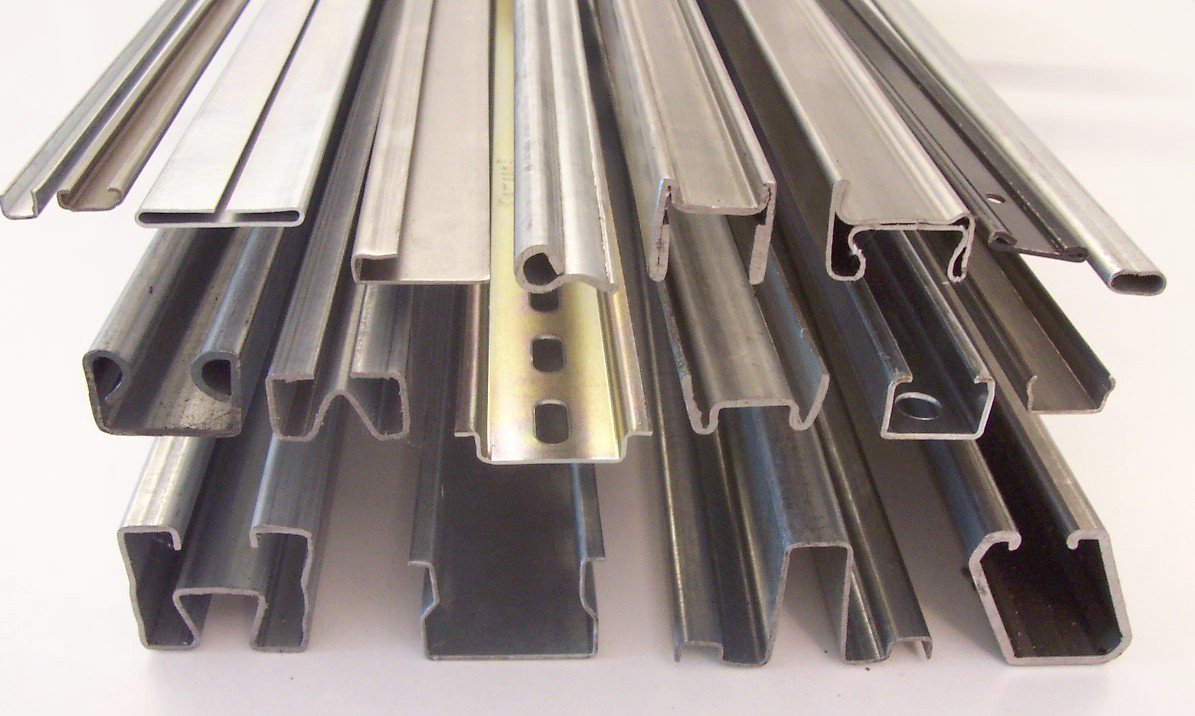

پروفیل گالوانیزه

پروفیل گالوانیزه هم برای مقاوم سازی بیشتر امروزه کاربرد خوبی در در و پنجره های یو پی وی سی پیدا کرده است.از مزایای استفاده از پروفیل گالوانیزه در پنجره های یو پی وی سی جلوگیری از مشکل هرز شدن پیچ ها و افتادگی بازشوهای درها و پنجره ها است. همچنین یکی دیگر از مزایای آن بالا بردن استحکام و مقاومت در برابر فشارهای جوی در ارتفاعات بالا است, چرا که در ارتفاعات زیاد برج ها نیروی باد به طور قابل ملاحظه ای می تواند به پنجره ها فشار وارد کند و در طبقات پایین تر هم در اثر نشست ساختمان پنجره ها ممکن است در معرض فشار قرار گیرند.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني
به این نکته هم باید توجه کنید که هرچه فشار وارده به پنجره بیشتر باشد و سطح پنجره بزرگ تر باشد ضخامت پروفیل های گالوانیزه نیز باید بیشتر باشد که معمولا از یک میلیمتر شروع شده و برحسب مورد تا دو میلیمتر نیز افزایش می یابد.
توجه کنید که مشخصات دقیق پروفیلهای ساختمانی در جدول اشتال به طور کامل با درج کلیه ابعاد , اندازه , ضخامت ها و حتی شعاع خم ها درج گردیده است.

پروفیل گالوانیزه
پروفیل گالوانیزه

انواع روش های تولید پروفیل

با توجه به آنچه در بخش قبل گفته شد می توان گفت انواع روش های تولید پروفیل های ساختمانی به شرح ذیل است :

• پروفیل نورد گرم :

از نورد گرم شمش فولادی ساخته می شود که از انواع آن , لوله , قوطی , ( شکل معمولی ) , ( شکل بال پهن ) , ناودانی , سپری , تسمه ورق , میلگرد

• پروفیل نورد سرد :

از شکل دادن ورق های فولادی از طریق خم کردن و پرس ایجاد می شود. از پروفیل های نورد سرد فقط در کارهای سبک ساختمانی استفاده می شود.مانند : لاپه ها, ناودانی, تیرهای تکیه گاهی سقف کاذب و چارچوب درهای ساختمان.

انواع پروفیل از لحاظ شکل و ابعاد :

پروفیل های باز و پروفیل های بسته

پروفیل های باز :

با بعد و ضخامت گوناگون ساخته می شوند از موارد انواع آن میتوان به مقطع Z , U, Hat , I , اشاره کرد. پروفیل های باز مورد مصرف مصالح ساختمانی برای چارچوب درب از جنس چوب , ام دی اف و قاب اطراف پنجره روی نمای بیرون ساختمان است.

پروفیل Z چیست

پروفیل های باز با مقطع Z در سقف سالن های بزرگ مثل سالن ورزشی , سوله , انبار و پارکینگ کاربردهای زیادی دارند پروفیل Z انواع مختلفی دارد که شامل پروفیل Z ۱۸, پروفیل Z ۲۰ و پروفیل Z ۲۲ می باشد. البته این پروفیل در ضخامت ۲٫۵ سانتی متری و ۳ سانتی متری تولید می شود که از نظر قیمتی تفاوت دارند.

پروفیل Z
پروفیل Z

موارد مصرف پروفیل Z

محصولات فولادی در صنعت ساختمان در موارد بسیاری کاربرد دارند به همین خاطر است که به شکل های مختلفی ساخته می شوند تا در هرقسمت از سازه با بهترین شکل ممکن استفاده شود و حداکثر ظرفیت باربری این محصولات بهره گیری شود.از پروفیل Z برای اتصال سازه های اسکلت فلزی استفاده می شود. هر سازه اسکلت فلزی از پروفیل های جدا از هم تشکیل می شود که لازم است به گونه ای مناسب و یکپارچه به یکدیگر متصل شوند. برای زیرسازی سقف های شیب دار در کارهای ساختمانی پروفیل Z یا نیم رخ Z را بکار می برند و افزون بر آن در کشتی سازی نیز کاربرد دارد . در نقشه های فنی مهندسی پرو فیل Z را با Z نشان می دهند و عددی که پس از آن نوشته می شود نشاندهنده ارتفاع پروفیل Z می باشد. همان طور که در بالا اشاره شد پروفیل Z اکثراً برای پوشش سقف سالن های بزرگ يا کارگاه ها , سالن های ورزشی , ايستگاه های سوخت رسانی, ايستگاه های اتوبوس , ترن و مصارف صنعتی مشابه, کاربرد دارد .شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني.
از پروفیل نیم رخ Z برای ساخت ستون های مرکب مقاطع مرکب استفاده می کنند.در دنیای کنونی با بالا رفتن وزن ساختمان ها و تعداد طبقات , ستون ساختمان ها را به طور معمول از دو یا چند پروفیل ترکیبی می سازند. برای تولید ستون های مرکب از نیم رخ های متفاوتی استفاده می شود . پروفیل ها درکشورهای متفاوت تمام جهان, با استانداردهای متفاوتی تهیه و ساخته می شوند. دربسیاری از کشورها از جمله ایران بر اساس استانداردهای اروپایی تولید صورت می گردد .

پروفیل z
پروفیل z

پروفیل U

پروفیل U
پروفیل U

پروفیل Hat

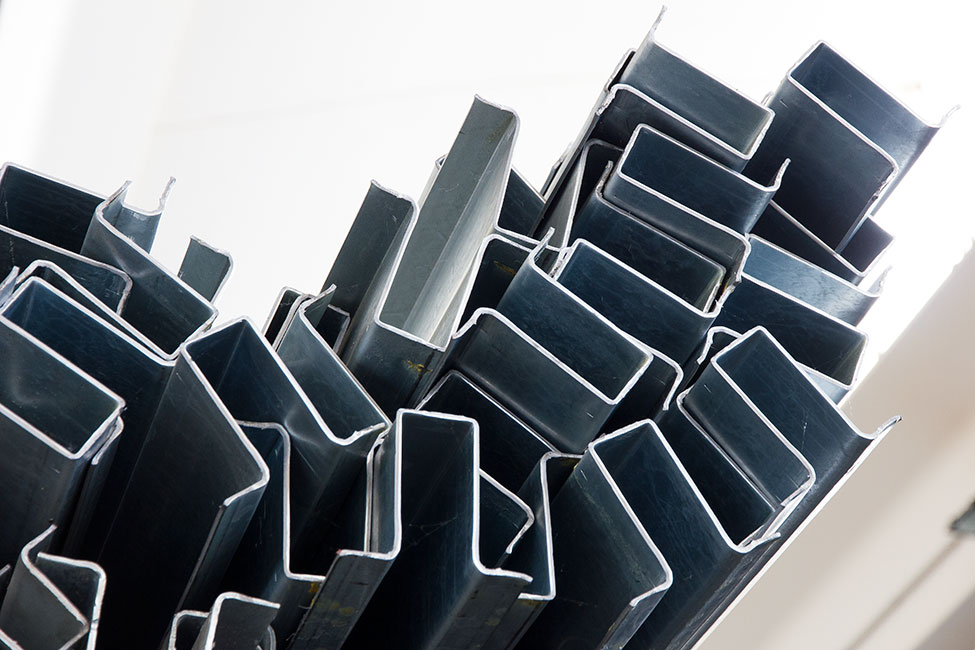

پروفیل کلاهی باز Hat
پروفیل کلاهی باز Hat

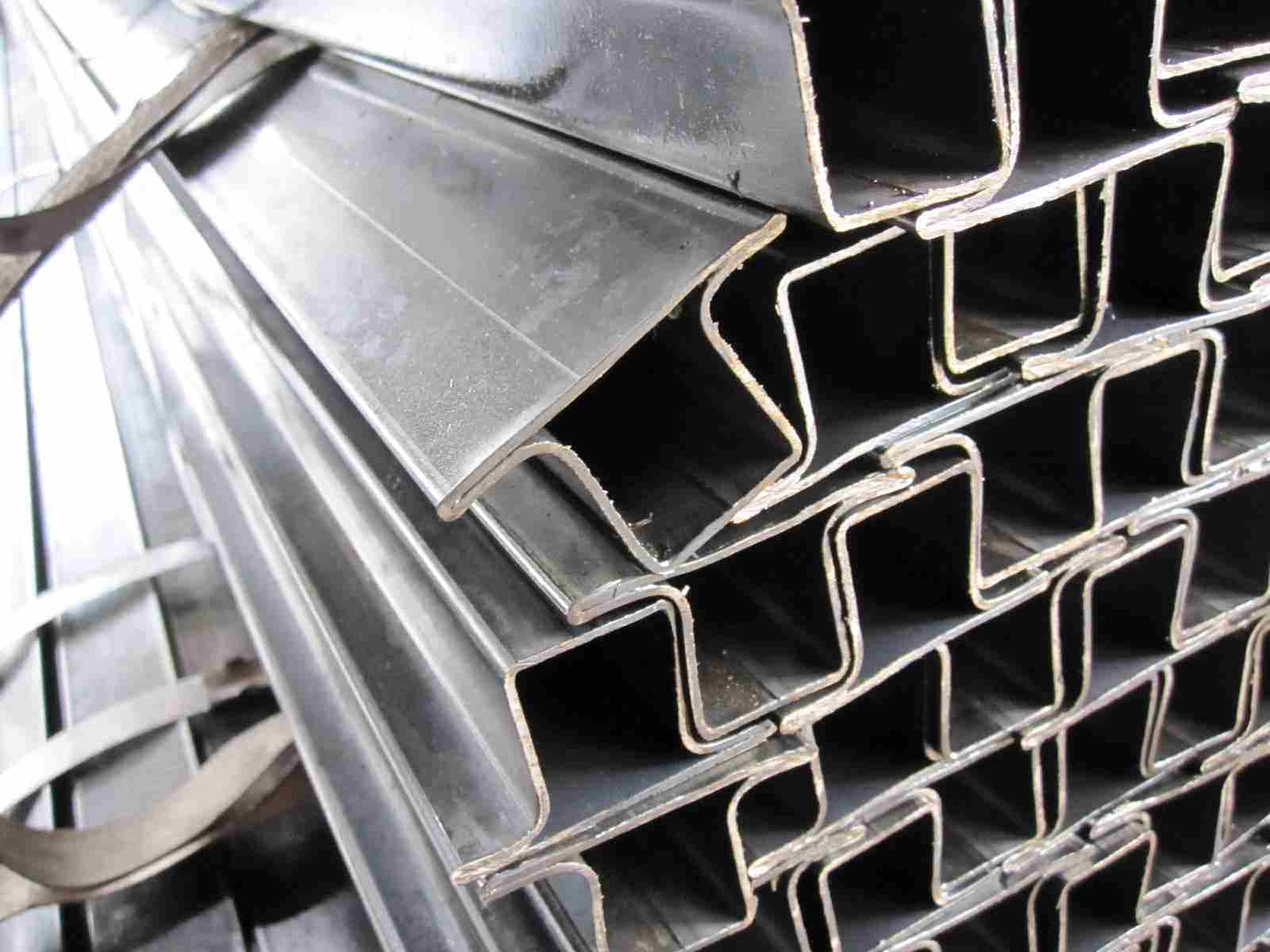

پروفیل کلاهی بسته Hat یا پروفیل سپری
پروفیل کلاهی بسته Hat یا پروفیل سپری

پروفیل های بسته :

قوطی و لوله و پروفیل درب و پنجره و پروفیل یوپی وی سی و پروفیل درب های کرکره برقی و Hss و … از انواع پروفیل های بسته هستند

پروفیل Hss چیست

مقاطع ساختمانی توخالیHSS نوعی پروفیل فلزی با سطح مقطع توخالی است. واژه H.S.S مقطع بسته ای (تیوبلار) است که به شیوه نورد سرد (کلد فرم) تولید شده و در ساختمان پلها, استادیومها, مراکز خرید و تجاری و همچنین واحدهای مسکونی به کار برده می شود. این مقاطع در فرم های مربع, مستطیل و دایروی تولید می شوند. در سالهای اخیر استفاده از مقاطع ساختمانی توخالی به خاطر ویژگیهای ظاهری و خواص مکانیکی آن, شاهد پیشرفت چشمگیری بوده است. معماران به این مقاطع به خاطر خواص ویژه آن, لقب متریال قرن بیست و یک را داده اند. شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني..نمونه های بسیار زیادی در طبیعت خواص عالی مقاطع توخالی را در مقابل بارهای محوری, خمشی و پیچشی در تمام جهات نشان می دهد. این خواص همراه با شکل های متنوع باعث زیبایی معماری نیز شده اند. همچنین این مقاطع دارای وزن و سطح کم در مقایسه با مقاطع معادل باز می باشند. علاوه بر این شکل بسته و بدون گوشه های تیز این مقاطع باعث محافظت آن ها در مقابل خوردگی می شوند.
یکی دیگر از ویژگیهای منحصر به فرد مقاطع HSS استفاده بهینه از فضای خالی آنها می باشد. به عنوان مثال با پر کردن آن با بتن, باعث بالا رفتن مقاومت آن در مقابل آتش سوزی و همچنین افزایش تحمل مقطع در مقابل بارهای فشاری می شود. علاوه بر این از خالی بودن مقطع برای تهویه و گرمایش و سرمایش نیز می توان استفاده کرد.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني
در آیین نامه AISC نامگذاری مورد استفاده برای مقاطع توخالی HSS مربع و مستطیل به صورت زیر است:
HSS 8×۴×۱/۴
که در این نامگذاری عدد اول ارتفاع, عدد دوم عرض و عدد سوم ضخامت می باشد (همگی به اینچ)
مقاطع توخالی HSS به صورت نورد سرد (cold form) و با درز جوش ERW پیوسته و بدون هیچ گونه مواد اضافی تولید می شود.
بیرون زدگی جوش در سطح خارجی این مقاطع برداشته می شود اما در داخل این مقاطع در اکثر موارد در جای خود باقی می ماند. اگر چه زائده ی جوش را می توان در صورت نیاز از داخل این مقاطع نیز برداریم. مثلاً اگر بخواهیم دو مقطع توخالی HSS را در داخل دیگری قرار دهیم, مثل کاربرد آن در ساخت تلسکوپ.
دو استاندارد برتر تولید این مقاطع در ASTM A500 و EN10219-1 میباشند از این دو استاندارد می تواند به عنوان گواهی برای تولید مقاطع HSS استفاده کرد.

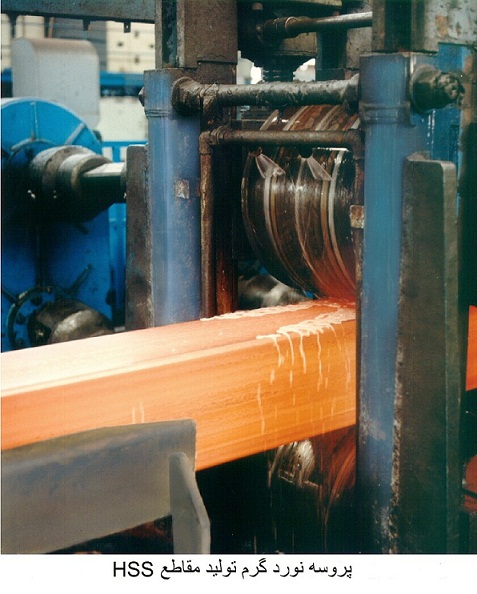

نورد گرم تولید مقاطع HSS
نورد گرم تولید مقاطع HSS

روند ساخت مقاطع تو خالی :

همان طور که اشاره شد, مقاطع توخالی می توانند بدون درز جوش یا با جوش تولید شوند. مقاطع توخالی بدون درز جوش در دو فاز تولید می شوند:
اولین فاز شامل باز کردن رول های ورق و مرحله ی دوم, ساخت لوله و اندازه گیری و ضخامت دهی آن ها به اندازه و قطر مورد نیاز است. امروزه مقاطع توخالی با استفاده از ERW و بدون درز جوش به طور عمده تولید می شود .شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني
ورق ها و نوارهای فولادی توسط رول های سنگین سیلندریکالی فرم دهی می شود و در آخر لبه های نوار به هم فشرده شده و توسط الکتریسیته حرارت داده می شود که بهترین نوع جوش تا به امروز می باشد. برآمدگی خارجی جوش بعد از جوشکاری سریعاً صاف می شود. مقاطع توخالی مستطیلی از حرارت دادن و شکل دهی مقاطع دایره ای توسط قالب های رول مانند تشکیل می شوند. درز جوش این مقاطع غالباً در وسط می باشد.
اگر محیط بزرگ مورد نیاز باشد, برای تولید مقاطع توخالی دایره ای, نواری که دارای پهنای زیادی است توسط ماشین فرم دهی و به صورت دوار شکل دهی می شود و در انتها لبه های این ورق ها به یکدیگر جوش داده می شوند که به آن مقاطع اسپیرال می گویند.

فرم دهی HSS
فرم دهی HSS

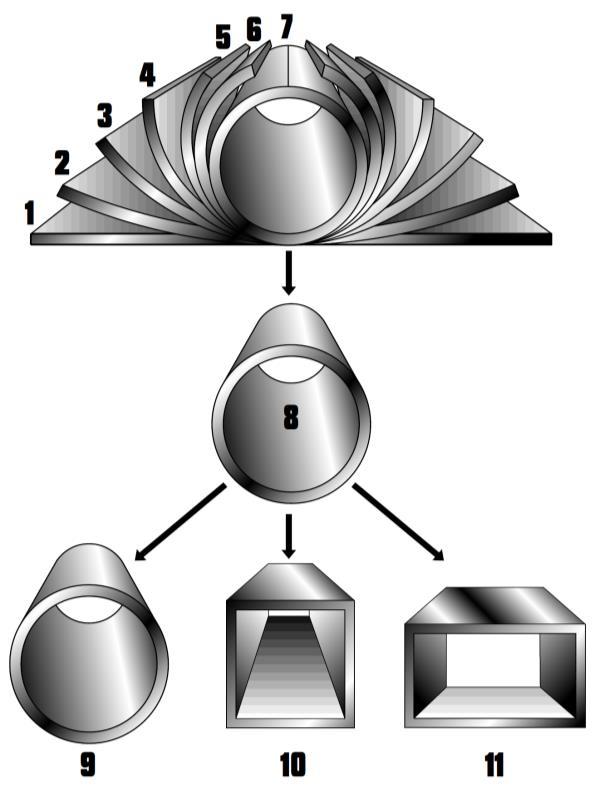

تبدیل لوله به ستون باکس :

در روش تبدیل لوله به ستون باکس, ابتدا ورق با عرض لازم با توجه به مقطع مورد نظر وارد دروازه های فرمینگ می شود. در این دروازه ها, ورق با عبور از چند مرحله فرم دهی به لوله تبدیل می شود. سپس درز میانی آن به شیوه «ERW» جوش می شود و بعد از خنک کاری با عبور از دروازه های سایزینگ به مقطع چهارگوش با فرم و سایز مورد نظر تبدیل می گردد.از این روش برای تولید مقاطع تا سایز ۵۰۰×۴۰۰ استفاده می شود.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

تبدیل لوله به ستون باکس
تبدیل لوله به ستون باکس

نمونه هایی از کاربرد های مقاطع HSS

مقاطع HSS در ساخت پارکینگ های هوشمند و مکانیزه پارکینگ دانشگاه علوم پزشکی شیراز
مقاطع HSS در ساخت پارکینگ های هوشمند و مکانیزه پارکینگ دانشگاه علوم پزشکی شیراز
مقاطع HSS در ساختمان های اسکلت فلزی ساختمان اداری کارخانه فولاد گستر آتنا
مقاطع HSS در ساختمان های اسکلت فلزی ساختمان اداری کارخانه فولاد گستر آتنا
مقاطع HSS در ساخت پلهای عابر پیاده
مقاطع HSS در ساخت پلهای عابر پیاده

کاربرد پروفیل

۱٫ قسمت اعظمی از پروفیلها به منظور ساختن در و پنجره های آهنی بکار می روند
۲٫ پروفیل های مربع و مستطیل با مقاطع کوچک به عنوان نرده های فلزی برای در و پنجره منازل, کناره راه پله ها و همچنین نرده کشی اطراف دیوارهای کارخانجات و زمینهای محصور شده و نرده پیاده روها و خیابانها بکار می روند.
۳٫ پروفیلهای مربع و مستطیل با مقاطع بزرگتر که معروف به ستونی می باشند موارد استفاده متعددی در صنعت و ساختمان سازی دارند این پروفیل ها که در مقاطع مربع از ۶۰*۶۰ میلی متر تا ۲۷۰*۲۷۰ میلی متر و در مقطع مستطیل از ۴۰*۱۰۰ میلی متر تا ۱۳۵*۳۰۰ میلی متر ساخته می شوند و ضخامت آنها از ۵/۲ تا ۸ میلی متر می باشند می توانند در ساختن ستون و اسکلت فلزی ساختمانها بکار روند. همچنین اگر این پروفیل ها با مشخصات فیزیکی قابل اطمینانی ساخته شوند می توانند در ساختن شاسی تریلرها و نفت کش ها استفاده شوند.
۴٫ از پروفیلهای قوطی مربع و مربع مستطیل در صنایع خودروسازی نیز استفاده می شود. کاربرد پروفیل های قوطی مستطیل در ساخت اتاق انواع خودروهای سنگین و سبک, انواع تریلرها, انواع یدک کش ها, انواع استراکچرها و سازه ها, انواع چرخ های دستی و برقی, انواع باربندها
۵٫ پروفیل هایی که به صورت Z تهیه می شوند اکثراً برای پوشش سقف سوله ها بکار می روند.
۶٫ پروفیل های نبشی و ناودانی با روش نورد سرد نیز تولید می شوند. پروفیل نبشی از بال ۲۰ تا ۵۰ میلی متر و پروفیل های ناودانی ۱۰, ۱۲, ۱۸ در این دسته از محصولات قرار می گیرند. از پروفیل های نبشی می توان در ساختن چهارچوب درهای بزرگ آهنی و انواع قالب های فلزی بکار رفته در ماشین آلات استفاده کرد. ناودانی های کوچک در مواردی نظیر در کرکره ای مغازه ها بکار می روند.
۷٫ کاربرد در لوازم پزشکی :

کاربرد پروفیل های قوطی مستطیل در ساخت انواع تخت های بیمارستانی و تجهیزات حمل بیمار و تجهیزات آزمایشگاهی
۸٫ مصارف عمومی :

کاربرد پروفیل های قوطی مستطیل در لوازم خانگی در ساخت انواع تخت خواب های فلزی, انواع زیرپایه ها, انواع سرویس های غذاخوری فلزی, انواع مبلمان فلزی, انواع جالباسی ها, انواع قفسه های فلزی از پروفیل های قوطی مربع در ساختن پایه میز و صندلی نیز استفاده می گردد و کاربرد پروفیل های قوطی مستطیل در ساخت انواع میز و صندلی های فلزی, انواع میزهای تحریر و نیمکت ها, انواع تجهیزات آزمایشگاهی کاربرد پروفیل های قوطی مستطیل در ساخت حفاظ برای اطراف پارکها, دانشگاهها , مراکز نظامی, اطراف بانک ها, مناطق مسکونی , مزارع و باغ ها, نمای پوشش ایستگاه های مختلف,دربها و پنجره ها, انواع نرده , تابلوهای راهنمایی و رانندگی و تبلیغاتی کوچک و بزرگ برون شهری و درون شهری و بین جاده ای , ساخت لوازم ورزشی از قبیل تجهیزات بدن سازی مستقر در پارک ها, ایستگاه های سلامت, باشگاه های ورزشی, شهر بازی ها, انواع صندلی ها, انواع آلاچیق ها و سایه بان ها در سواحل, مجتمع های تفریحی , تالارها و …شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني
اما متاسفانه با تمام مزیت هایی که پروفیل ها دارند در ساختمان سازی ( منظور استفاده از پروفیل ها به عنوان تیر و ستون می باشد ) رواج زیادی پیدا نکرده است که از دلایل آن می توان به موارد ذیل اشاره کرد :
• عدم تولید داخلی به مقدار زیاد : با توجه به تکنولوژی خاص جهت تولید شرکت های کمی هستند که به تولید آن می پردازند , بنابراین فراوانی آن از دیگر انواع آهن آلات کمتر است است.
• شاید دلیل اصلی این استقبال کم این امر باشد که روشهای معمول اتصالات صلب این گونه مقاطع دشوار و پرهزینه است و در اجرا دقت پایینی دارد. لذا استقبال عمومی برای استفاده از این اتصالات فولادی نسبتاً کم بوده است. البته جهت تکمیل پروژه عرضه مقاطع ساختمانی و فراگیر نمودن استفاده از این مقطع, اتصال فوق مدرن ConXL توسط برخی شرکت های داخلی ارائه گردیده است تا ضمن از میان برداشتن دشواری های اتصال صلب مقاطع , با کاهش هزینه ها و بالا بردن ضریب ایمنی, راه را برای توسعه استفاده از این مقطع هموار سازد.

پروفیل صنعتی

فلزاتی که در بخش های مختلف ساختمانی و همچنین صنعتی به کار میروند از متریال های گوناگونی ساخته میشوند. امروزه به دلیل استفاده از متریال های مختلف به غیر از آهن برای ساخت انواع تجهیزات و درب و پنجره های ساختمانی به آن ها پروفیل گفته میشود. البته تنها استفاده آنها در ساختمان سازی نیست بلکه از پروفیل ها در بخش های صنعتی نیز استفاده میشود.

این نوع پروفیل به پروفیل صنعتی معروف است و امروزه بسیاری از تجهیزات و همچنین قطعاتی که در بخش های صنعتی مورد استفاده قرار میگیرند از این نوع پروفیل ساخته شده اند. پروفیل صنعتی از دو نوع نورد تولید میشود که به نورد گرم و نورد سرد میباشند. نورد گرم همان شمش فولاد است و نورد سرد نیز از حالت دادن ورق های فولادی به وجود می آید.در این بین نوعی پروفیل صنعتی نیز وجود دارد که به آن پروفیل مرکب میگویند.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

پروفیل صنعتی مرکب همانطور که از نامش نیز پیداست از ترکیب پروفیل سرد و همچنین گرم بوجود می آید. پروفیل صنعتی دارای اشکال مختلفی است که هر کدام از این اشکال برای ساخت یک نوع قطعه کاربرد دارد. پروفیل صنعتی مانند پروفیل ساختمانی مزیت های زیادی را بوجود می آورد که از مهمترین این مزیت ها میتوان به وزن کم، اسقامت بالا و عدم فرسایش در مواجهه با آب و همچنین گذر زمان اشاره نمود.

پروفیل صنعتی را باید نسبت به نوع استفاده خود در نوع خاص با اشکال مختلف تهیه کنید. همچنین باید مرغوبیت و قیمت پروفیل صنعتی را نیز در نظر داشته باشید

سایر کاربرد های پروفیل صنعتی :

  • از پروفیل های مربع و مستطیل شکل در صنایع خودرو سازی استفاده میشود .
  • برای ساخت پایه میز و صندلی از پروفیل مربع شکل استفاده می شود .
  • از پروفیل های به شکل Z ، برای پوشش سقف سوله کاربرد دارد .
  • در ساخت شاسی تریلر ها و نفت کش ها مورد استفاده قرار می گیرد .
  • پروفیل صنعتی با استفاده از روش نورد سرد تولید می شوند و از آن ها می توان در ساخت چهارچوب درب های آهنی ، انواع قالب های فلزی استفاه شده در ماشین آلات و کرکره مغازه استفاده کرد .

نکته : این پروفیل ها درآلیاژ های  ST37 – ST44 – S235JR – S275JR قابل تولید و تامین می باشد .

کاربرد پروفیل صنعتی

پروفیل ها تقریبا در همه جا حضور دارند. صنعت، ساختمان و راه سازی و… قسمت اعظمی از پروفیل ها به منظور ساختن در و پنجره های آهنی بکار می روند.

پروفیلهای مربع و مستطیل با مقاطع کوچک به عنوان نرده های فلزی برای در و پنجره منازل، کناره راه پله ها و همچنین نرده کشی اطراف دیوارهای کارخانجات و زمین های محصور شده و نرده پیاده روها و خیابان ها بکار می روند. پروفیلهای مربع و مستطیل (قوطی) با مقاطع بزرگتر که معروف به ستونی می باشند موارد استفاده متعددی در صنعت و ساختمان سازی دارند این پروفیلها که در مقاطع مربع ساخته می شوند و ضخامت آنها از ۱٫۵ تا ۸ میلی متر می باشند می توانند در ساختن ستون و اسکلت فلزی ساختمان ها بکار روند. همچنین اگر این پروفیل ها با مشخصات فیزیکی قابل اطمینانی ساخته شوند می توانند در ساختن شاسی تریلرها و نفت کش ها استفاده شوند. از پروفیل های قوطی مربع و مستطیل در صنایع خودروسازی همچنین در ساختن میز و صندلی نیز استفاده می شود.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

پروفیلهایی که به صورت Z تهیه می شوند اکثراً برای پوشش سقف سوله ها بکار می روند.  پروفیلهای نبشی و ناودانی با روش نورد سرد نیز تولید می شوند. از پروفیلهای نبشی می توان در ساختن چهارچوب درهای بزرگ آهنی و انواع قالب های فلزی بکار رفته در ماشین آلات استفاده کرد. ناودانی های کوچک در مواردی نظیر در کرکره ای مغازه ها بکار می روند.

فرآیند تولید پروفیل صنعتی

کارعمدۀ کارخانجات لوله و پروفیل تبدیل ورق فولادی (کلاف) به روش نورد سرد به محصول نهایی با شکل ها و ابعاد مختلف ( پروفیل های باز و بسته ) می باشد. این فرآیند شامل مراحلی می باشد که ذیلاً به اختصار توضیح داده می شود:

  1. مواد اولیه  :قسمت عمده مواد اولیه مصرفی اکثر کارخانجات در حال حاضر از طریق فولاد مبارکه و قسمتی نیز ار کشورهای آسیای میانه، برزیل، اروپا و اروپای شرقی تهیه می گردد.
    ورق مصرفی باید دارای ترکیبات شیمیایی خاص بوده بالطبع از خواص مکانیکی مناسبی برخوردار باشد تا در هنگام تولید برای سازنده و در نهایت برای مصرف کننده ایجاد مشکل ننماید. ورق مصرفی با استاندارد ST37.2 و یا JIS G 3131 یا G 3132 دارای ترکیبات شیمیایی (سیلیس با ۰٫۳۵، کربن با ۰٫۳ تا ۰٫۱، گوگرد ۰٫۰۴، فسفر ۰٫۰۴، منگنز ۰٫۵) بوده و برای اینگونه تولیدات پیشنهاد و مورد مصرف می باشد مگر در موارد خاص. ورق فولادی پس از ورود به کارخانه توزین و با توجه به مشخصات ابعادی و مصرف آنها در قسمتهای مختلف، انبار شده تا وارد پروسه تولید گردد.
  2. برش کلاف به نوار در پروفیل صنعتی   :کلاف های خریداری شده در دستگاه های برش به نوارهایی با عرض مشخص بریده می گردند. این دستگاه ها بنا به سفارش و نحوۀ بهره برداری دارای قسمتهای مختلف بوده که بعضاً تمام اتوماتیک و برخی نیمه اتوماتیک می باشند.
    یک دستگاه برش معمولاً دارای قسمتهای ذخیره کلاف، میز حمل کننده، ضربه گیر، کلاف گیر، و سیستم بازکننده طوقه های کلاف، سیستم کنترل کننده کناره برای بهتر تنظیم شدن، صاف کننده ورق، گیوتین و قرقره های هدایت ورق، غلتک های تغذیه ورق، قسمت اصلی برش، غلتک های جداکننده نوارهای بریده شده، نگاه دارندۀ نوارها و نهایتاً نوار جمع کن می باشد.

    پس از قرار گرفتن کلاف روی کلافگیر که خود نیز دارای حرکت گردشی می باشد کلافگیر چرخیده و پس از بازشدن طوق ها سر ورق زیر غلتک های صاف کننده هدایت می گردد. این عمل باعث صاف و تخت شدن ورق می گردد. توسط گیوتین سر ورق بریده شده تا برای جوشکاری در قسمتهای بعدی اشکالی وجود نداشته باشدشركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

    آنگاه ورق توسط غلتک های تغذیه به طرف دو عدد شافت اصلی که دارای محرک بوده و بر روی آن تیغه هایی از فولاد که عملیات حرارتی بر روی آنها انجام و سختی آن بین (۶۱-۵۹) راکول رسیده و فواصل آنها متناسب با عرض نوارهای مورد نیاز تنظیم شده حرکت می کند. در اثر عبور ورق از بین تیغه ها عمل برش انجام می گیرد.

    حرکت ورق (نوارها) به جلو ادامه دارد و به جهت اینکه نوارهای بریده شده به طور دقیق به جلو هدایت گردند، از دو عدد شافت جداکننده که برروی آنها تیغه های کوچکی مستقر گردیده اند عبور داده می شوند تا نهایتاً سر اولیه نوارهای بریده شده و در گیره مخصوصی که در داخل نوار جمع کن قرار دارد (و توسط سیستم هیدرولیک قطر نوار جمع کن را چند سانتیمتر باز می نماید) درگیر شود.

    این عمل از یک طرف باعث جمع شدن دو لبه گیره و گرفتن سر نوارها شده و از طرفی در پایان زمان تخلیه نوارها با عمل جمع شدن نوارگیر، داخلی ترین لایه ورقها جدا شده و به سهولت می توان نوارها را توسط میز متحرک و صفحه ای که در جهت محور اصلی حرکت می کند به خارج هدایت نمود. از این مرحله به بعد کشیده شدن ورق توسط نوار جمع کن تا تمام شدن کل طول کلاف انجام می گیرد. نوارها نهایتاً دسته بندی و به قسمتهای مختلف خطوط تولید انتقال می یابد.
  3. تولید لوله و پروفیل :
    قوطی و پروفیل صنعتی را می توان به دو طریق مستقیم و غیرمستقیم تولید نمود. روش انتخابی بستگی به امکانات ماشین از نظر طراحی دارد. معمولاً پروفیل باز به روش مستقیم تولید می گردد. دستگاه های تولید لوله و پروفیل عموماً دارای قسمتهای تغذیه نوار، گیوتین، قسمت جوش سر و ته نوار، انباره، فرمینگ که از دو قسمت شکل دهندۀ اولیه و شکل دهندۀ نهایی، قسمت جوش دو لبه پروفیل، براده برداری، سردکن، سایزینگ با تعداد ۴ تا ۶ دروازه؛ خمش و پیچش گیر برش (اره) اتوماتیک، شتاب دهنده و نهایتاً میز تخلیه می باشند.

    با توجه به اینکه دستگاه برای ساخت چه تولیداتی طراحی شده و به چه روشی ساخته شده باشد قسمتهای فوق با کمی تغییر از نظر تعداد و اندازه ساخته خواهد شد ولی آنچه قابل ذکر است اینکه عمل اصلی این دستگاهها شکل دادن به ورق در حال عبور از بین دو قالب بالا و پایین در حال چرخش در دروازه های مختلف تا تولید محصول نهایی به طریقه سرد می باشد.

بررسی تفاوت های پروفیل سبک و سنگین

مقطع پروفیل در صنایع مختلف اعم از ساختمان سازی، راه سازی ، ساخت در و پنجره کاربرد فراوانی دارند. در واقع می توان گفت این محصول در همه جا حضور دارد. برخی از اصطلاحات در خصوص این مقطع بسیار رایج بوده و با وجود کاربرد فراوان هنوز اطلاعات زیادی در خصوص این تعاریف وجود ندارد. در حالت کلی این محصول به دو دسته باز و بسته تقسیم می شوند. نوع باز شامل تیرآهن، میلگرد، نبشی، ناودانی ، تسمه بوده و نوع بسته شامل لوله، قوطی، پروفیل pvc، قوطی درب و پنجره می باشد. از جمله اصطلاحات دیگر این حوزه می توان به پروفیل های سبک و سنگین اشاره کرد که در ادامه به توضیح این تعاریف خواهیم پرداخت.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

پروفیل سنگین چیست ؟

این محصول به دو صورت صنعتی و ساختمانی موجود بوده و دارای مقاطع مربع و مستطیل شکل می باشد. نوع سنگین از ورق سیاه با ضخامت ۱٫۵ میلی متر به بالا تولید شده و شامل تنوع ابعادی بالایی نیز است.

موارد مصرف پروفیل سنگین

به طور کلی موارد مصرف این محصول بسیار زیاد می باشد که از میان آن ها می توان به موارد زیر اشاره کرد:

عنوان قوطی و ستون در پنجره

ساخت شاسی ماشین آلات سنگین

دستگاه های صنعتی

در واقع این محصول به دلیل توانایی تحمل وزن بالا در مصارفی که نیاز به تحمل نیروی زیادی می باشد مورد استفاده قرار می گیرند.

به طور کلی قیمت پروفیل در واحد وزن این محصول اعلام می گردد و بسته به ضخامت ورق مصرفی متغیر می باشد. در واقع محصولات نازک تر قیمت بالاتری را نیز دارا می باشند ولی به دلیل اینکه قیمت این محصول براساس واحد وزن محاسبه گردیده و محصولات نازک تر وزن کم تری نیز دارند بنابراین قیمت کمتری نیز دارند.

خصوصیات پروفیل های سنگین

جوش پذیری عالی، سختی سطح و مقاومت خمشی و پیچشی از خصوصیات بارز این محصولات می باشد.

پروفیل صنعتی :

در فرآیند ساخت پروفیل ،  ورق فولادی به صورت رول (با توجه به سایز مورد نیاز از قبل نوار بری می شود )وارد خط نبرد(نبرد سرد) شده و پس از فرم دهی به وسیله مواد مذاب آلیاژی درز جوش آن دوخته و تبدیل به پروفیل صنعتی می گردد . و محصول نهایی در ابعاد مختلف (پروفیل باز و بسته ) و مقاطع مستطیل و مربع در طول های ۶ الی ۱۲ متری برش خورده و پروفیل ها در حالت کلی به دو نوع ساختمانی و صنعتی تقسیم میشوند که پروفیل های ساختمانی در صنعت ساختمان سازی و پروفیل های صنعتی در ساخت قطعات صنعتی کاربرد دارد .

پروفیل و مقاطع فولادی، پر مصرف ترین مصالح برای پروژه های ساخت و ساز هستند. تمام اسکلت های فلزی که در تأسیسات مختلف مشاهده می کنید از این متریال فولادی ساخته شده اند. حمل و نقل، جوشکاری، رنگ آمیزی، تمیزکاری سطوح و نصب و راه اندازی این سازه ها در تمام مراحل از استانداردهای خاص خود تبعیت می کند. رعایت استانداردها توسط افرادی که مجری پروژه هستند لازم و ضروری است اما یک قسمت از این کار به اجرای آزمون های کنترل کیفیت یا همان تست سازه یا پروفیل فولادی مربوط می شود.

آزمون های کنترل کیفیت نه تنها برای انواع پروفیل فولادی باید انجام شوند بلکه برای تمام صنایع، متناسب با نوع محصول تولیدی به کار می روند. انجام آزمون ها یا تست های کنترل کیفیت فولاد به دانش تخصصی نیاز دارد و توسط بازرسان فنی باید انجام شوند. آنچه با عنوان تست های مخرب و غیر مخرب در صنعت فولاد با آن مواجه هستیم در حقیقت، همین آزمون های کنترل کیفیت هستند که در مراحل مختلف بر روی انواع پروفیل فولادی یا سایر سطوح اجرا می شوند.

تست های مخرب و غیر مخرب که بر روی پروفیل فولادی انجام می شوند چه معنایی دارند؟

تست های مخرب و غیر مخرب که بر روی پروفیل های فولادی و سطوح فلزی انجام می شوند برای ارزیابی خواص مکانیکی و فیزیکی آن ها طراحی شده اند. تست های مخرب که با علامت اختصاری DPA نمایش داده می شود، قطعات تولید شده را از نظر خواص مکانیکی مورد ارزیابی قرار می دهد؛ در این نوع آزمون، پروفیل یا قطعه فولادی که مورد تست قرار می گیرد، تخریب می شود و قابل استفاده مجدد نیست. آزمون های خمش، کشش، مقاومت به ضربه و تست های تعیین سختی پروفیل فولادی، مهم ترین آزمون های مخرب هستند.

تست های غیر مخرب پروفیل فولادی یا NDT، آزمون هایی هستند که هیچ آسیبی به فولاد یا سطح مورد نظر وارد نمی کنند. این تست ها معمولاً با عنوان بازرسی فولاد شناخته می شوند؛ به این مفهوم که کارشناس بازرسی با استفاده از دستگاه های خاص که آسیبی به فولاد وارد نمی کنند، برای ارزیابی آن ها اقدام می کند.

در تست های غیر مخرب پروفیل فولادی، مواردی از جمله بررسی تخلخل بافت فولاد، مطالعه خوردگی داخلی سازه، رشد ترک، بررسی تنش، خستگی و … انجام می شوند. مهم ترین آزمون های غیر مخرب پروفیل ها و سازه های فولادی عبارتند از: بازرسی چشمی، دستگاه اولتراسونیک، بررسی با دستگاه امواج رادیویی، بررسی با ذرات مغناطیسی و آزمون با جریان گردابی. از این روش ها معمولاً برای بازرسی تأسیساتی که در حال فعالیت هستند استفاده می شوند.

خرید لوله و پروفیل برای نصب در پروژه های ساخت و ساز :

قیمت لوله و پروفیل فولادی بر اساس طول، ابعاد، مدل و وزن پروفیل محاسبه می شود. خرید این نوع مصالح باید با نظر مهندسان انجام شود چرا که اعلام دقیق متریال به فروشنده اهمیت دارد.

سایر کاربرد های پروفیل :

از پروفیل های مربع و مستطیل شکل در صنایع خودرو سازی استفاده میشود .
برای ساخت پایه میز و صندلی از پروفیل مربع شکل استفاده می شود .
از پروفیل های به شکل Z ، برای پوشش سقف سوله کاربرد دارد .
در ساخت شاسی تریلر ها و نفت کش ها مورد استفاده قرار می گیرد .
پروفیل صنعتی با استفاده از روش نورد سرد تولید می شوند و از آن ها می توان در ساخت چهارچوب درب های آهنی ، انواع قالب های فلزی استفاه شده در ماشین آلات و کرکره مغازه استفاده کرد .

این پروفیل ها درآلیاژ های  ST37 – ST44 – S235JR – S275JR قابل تولید و تامین می باشد .

پروفیل سبک چیست ؟

این محصول از ورق روغنی یا ورق نورد سرد تولید شده و در ضخامت های زیر ۱٫۵ میلی متر موجود می باشد. در اصطلاح به نوع سبک این محصول پروفیل مبلی نیز گفته می شود. قوطی مبلی را می توان مهمترین نوع از این محصول اطلاق می شود که دارای خصوصیات عالی و کاربرد فراوانی در صنعت می باشد.

کاربرد نوع سبک

  • خودروسازی
  • اگزوز
  • مبلمان و صندلی
  • دوچرخه سازی
  • لوازم خانگی

خصوصیات نوع سبک

  • کیفیت عالی سطح
  • پروفیلی دقیق از لحاظ قطر و ضخامت
  • بسیار ظریف و دقیق نسبت به سایر پروفیل ها
  • فرم پذیری مناسب
  • تنوع وزنی
  • قابلیت آبکاری شدن

همان طور که ذکر شد قیمت پروفیل سبک نیز براساس وزن آن اعلام می گردد. همچنین به سایر عوامل اعم از قیمت ورق روغنی، نرخ دلار، هزینه انرژی تولید و…. بستگی دارد.

قوطي پروفيل

پروفیل PROFILE از نظر لغوی به معنای مقطع ثابت و طول زیاد است که در ساختمان سازی و ماشین سازی به کار می رود، در این مقاله قصد داریم شما را با مفاهیم پروفیل ، کاربرد و روش تولید آن آشنا نماییم.
قوطی یا باکس که به انگلیسی به آن BOX می گویند یک پروفیل به شکل جعبه ای و چهار گوش است که از انواع قوطی بر اساس جنس میتوان به  قوطی های آهنی ،استیل و آلومینیومی اشاره کرد

اما قوطی پروفیل آهنی از  پرکاربرد ترین قوطی ها در بین انواع قوطی فلزی از قوطی های استیل و آلومینیومی است. برخی از قوطی ها  نیز دارای جنس متفاوت تری نسبت به دیگر قوطی های آهنی هستند.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

شرکت فولاد امين در حال حاضر یکی از تولید کنندگان اصلی لوله و پروفیل فولادی در کشور می باشد. لوله های فولادی تولید شده در این شرکت علاوه بر استفاده در خطوط انتقال نفت و آبرسانی، در ساخت سازه های فولادی مورد استفاده قرار می گیرد. این لوله ها به همراه پروفیل های فولادی که در واقع مقاطع ساختمانی توخالی به حساب می آیند نقطه عطفی در صنعت ساخت و ساز محسوب می شوند. مجموعه فولاد امين با داشتن ۲ خط تولید قادر به تولید مقاطع سنگین سازه ای در ابعاد و ضخامتهای گوناگون می باشد و در این راستا همزمان با گسترش کاربرد این مقاطع در کشور در حال فعالیت بر روی اتصالات مقاطع ساختمانی و صنعتی کردن فرآیند ساخت و تولید آنها می باشد.

پروفیل مصارف زیادی در ساختمان سازی، صنعت و راه سازی دارد، اما بیشترین کاربرد آن در ساخت در و پنجره های آهنی می باشد.

پروفیل ها بشکل مربع و مستطیل وجود دارند که در مقاطع کوچک آن جهت نرده های فلزی برای در و پنجره ها، راه پله ها، نرده کشی دیوارهای کارخانه ها، پیاده روها و نیز خیابانها استفاده می گردد، اما مقاطع بزرگتر پروفیل ها به ستونی معروف هستند که در ساخت ستون و اسکلت فلزی کاربرد دارد.

  • پروفیلهای مربع و مستطیل با مقاطع کوچک به عنوان نرده های فلزی برای در و پنجره منازل، کناره راه پله ها و همچنین نرده کشی اطراف دیوارهای کارخانجات و زمینهای محصور شده و نرده پیاده روها و خیابانها بکار می روند.
  • پروفیلهای مربع و مستطیل(قوطی) با مقاطع بزرگتر که معروف به ستونی می باشند موارد استفاده متعددی در صنعت و ساختمان سازی دارند این پروفیل ها که در مقاطع مربع ساخته می شوند در ساختن ستون و اسکلت فلزی ساختمانها بکار روند. همچنین اگر این پروفیلها با مشخصات فیزیکی قابل اطمینانی ساخته شوند می توانند در ساختن شاسی تریلرها و نفت کش ها استفاده شوند.
  • از پروفیلهای قوطی مربع و مستطیل در صنایع خودروسازی نیز استفاده می شود.
  • از پروفیلهای قوطی مربع در ساختن پایه میز و صندلی نیز استفاده می گردد.

تولید پروفیل و قوطی های ساختمانی به ۲ روش مستقیم و غیر مستقیم انجام می گردد(همان تولید لوله و تبدیل به شکل نهایی) که هر یک دارای محاسن و معایبی می باشند.

روش تولید مستقیم:

در روش تولید مستقیم نوار در اثر عبور از بین قالب های بالا و پایین (دارای محرک) و در کنار هرزگردها که طراح با انجام محاسبات از نظر میزان نیرو و زوایای شکل مورد نظر که با توزیع در هر دروازه طراحی نموده به تدریج شکل گرفته و پس از جوش خوردن دو لبه ورق توسط جوشهای فرکانسی نهایتاً در قسمت سایزینگ شکل کامل می گیرد.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

پروفیل تولید شده در اثر اعمال نیرو از طرف قالبها و حرارت جوش، کاملاً مستقیم نبوده و توسط پیچش گیر با اعمال نیروی مجدد، خمش، پیچش و کمانش آن اصلاح می گردد. پروفیل در حال تولید، توسط اره اتوماتیک در فواصل ۶۶ متری بریده و به تعداد معینی بسته بندی و پس از نصب کارت مشخصات و تأیید کنترل کیفی به انبار محصولات منتقل می گردد.

محاسن و معایب:

پروفیل تولید شده به روش مستقیم از کیفیت بالاتری برخوردار بوده و دارای زاویه های تیز، ابعاد دقیق و خط جوش ثابت در دیوارۀ بالایی می باشد و انحنای سطحی کمی دارد.

در این روش به دلیل تیز بودن گوشه و اختلاف قطر نقاط مختلف قالبها و سرعت خطی متفاوت، استهلاک قالبها بیشتر می باشد. همچنین از نظر ماشین کاری و عملیات حرارتی نیز دقت بیشتری لازم است از طرفی فضای هوایی بیشتر بین ایندکتور و پروفیل و فریت سرعت تولید را کاهش داده و نسبت به روش غیر مستقیم دارای سرعت کمتر و راندمان پائین تری خواهد بود.

روش تولید غیر مستقیم :

در این روش پروفیل ابتدا در دستگاه اصلی نورد طبق مراحل فوق و یکی از سه روش خم کردن، به لوله تبدیل می گردد و پس از جوش دو لبه، در قسمت سایزینگ و پیچش گیر در اثر فشارهای بالایی و پایینی و جانبی، این لوله به اشکال مختلف تبدیل و یا اینکه در قسمت سایزینگ و پیچش گیر لوله کاملتر و محصول نهایی تولید و پس از برش بسته بندی می گردد.

محاسن و معایب

در این روش قسمت اولیه ماشین ( شامل Forming و Finishing ) به یکی از ۳ طریق شکل دهی لبه ای، شکل دهی مرکزی و یا شکل دهی از طریق شعاع واقعی و با توجه به نظر طراح و شرایط ماشین نوار به لوله تبدیل و در قسمت Sizing به شکل مورد نظر تبدیل می گردد که این روش Online نامیده می شود و یا پس از اینکه در این دور، لوله کامل و بریده شد، در دستگاههای دیگری عمل تغییر شکل انجام می گردد.

در این روش چون می توان با ساخت یک لوله در قسمت فرمینگ و تعویض حداقل چند قالب در قسمت سایزینگ و یا بردن به دستگاه های بدون جوش دیگر می توان چند نوع پروفیل تهیه نمود. داشتن تنوع با حداقل ماشین لوله سازی امکان پذیر است. ضمناً چون فاصله هوایی بین ایندکتور و لوله به حداقل ممکن و قطر انتخابی می تواند به بالاترین اندازه ممکن برسد از حداکثر توان دستگاه جوش می توان استفاده کرد و سرعت تولید نسبت به روش مستقیم بیشتر خواهد بود.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

قالبها منحنی شکل و ساخت با دستگاه راحت تر و در عملیات حرارتی احتمال شکستن به دلیل عدم وجود گوشه های تیز بسیار کمتر می باشد ولی از نظر کیفیت، گوشه ها گردتر و اندازۀ اضلاع و خط جوش و انحنای سطحی با دقت پایین تر نسبت به روش مستقیم خواهد بود.

پروفیل

چنانچه تولید لوله صرفاً برای تهیه لوله گاز و یا آب باشد قطر لوله را در قسمت جوش حدود نیم میلی متر بیشتر از قطر نهایی ساخته و این میزان اضافه قطر لوله را با افزایش سرعت خطی به وجود آمده در اثر افزایش قطر قالبها در هر دروازه (۵/۰ تا ۲/۰) میلی متر در سایزینگ تقلیل داده و عملاً لوله را کشیده و گرد می نمایند.

لوله تولید شده را می توان قبل از برش توسط تست غیر مخرب ادی کارنت (حوزه مغناطیسی) آزمایش و یا پس از برش به صورت Offline آزمایش را انجام داد و آنگاه پس از پلیسه گیری عمل تست هیدرواستاتیک را تا فشار حدود ۷۰ بار برای مدت ۵ ثانیه انجام داده و پس از تأیید و چاپ مشخصات لازمه بر روی لوله ها به صورت شش گوش بسته بندی و به بازار عرضه نمود. این روش برای قوطی، تیرآهن، نبشی و ناودانی نیز کاربرد دارد.شركت سازه تجهيز فولاد امين فروشنده انواع قوطي پروفيل صنعتي و ساختماني

کاربرد انواع پروفیل

پروفیلهای مربع و مستطیل با مقاطع کوچک به عنوان نرده های فلزی برای در و پنجره منازل، کناره راه پله ها و همچنین نرده کشی اطراف دیوارهای کارخانجات و زمینهای محصور شده و نرده پیاده روها و خیابانها بکار می روند.

پروفیلهای مربع و مستطیل(قوطی) با مقاطع بزرگتر که معروف به ستونی می باشند موارد استفاده متعددی در صنعت و ساختمان سازی دارند این پروفیل ها که در مقاطع مربع ساخته می شوند و ضخامت آنها از ۵/۱ تا ۸ میلی متر می باشند می توانند در ساختن ستون و اسکلت فلزی ساختمانها بکار روند. همچنین اگر این پروفیلها با مشخصات فیزیکی قابل اطمینانی ساخته شوند می توانند در ساختن شاسی تریلرها و نفت کش ها استفاده شوند.

از پروفیلهای قوطی مربع و مستطیل در صنایع خودروسازی نیز استفاده می شود.

از پروفیلهای قوطی مربع در ساختن پایه میز و صندلی نیز استفاده می گردد.

پروفیل هایی که به صورت Z تهیه می شوند اکثراً برای پوشش سقف سوله ها بکار می روند.

پروفیلهای نبشی و ناودانی با روش نورد سرد نیز تولید می شوند. از پروفیلهای نبشی می توان در ساختن چهارچوب درهای بزرگ آهنی و انواع قالب های فلزی بکار رفته در ماشین آلات استفاده کرد. ناودانی های کوچک در مواردی نظیر در کرکره ای مغازه ها بکار می روند.

انواع پروفیل

لیست کارخانه های تولید کننده نبشی و ناودانی در ایران

ایران کارخانه های تولیدی ناودانی بسیاری دارد که از جمله آنها می توان به کارخانه های ذیل اشاره نمود:

ناب تبریر، ماهان، آریان فولاد، یزد، فولاد تهران، ابهر، زنجان، ظهوریان مشهد، گروه صنعتی شکفته مشهد، صنایع نورد میلاد یزد، اسپیرال، فولاد اصفهان سپاهان، منظومه، صنایع فولاد کوهپایه و … وجود دارد.که از نظر کیفیت، کارخانه ناب تبریز دارای بالاترین کیفیت را می باشد.


فروش قوطي پروفيل/فروش انواع قوطي پروفيل صنعتي و ساختماني/فروش قوطي صنعتي

۰۲۱۲۲۶۲۲۶۸۰-۰۲۱۲۲۳۸۰۹۶۳

19 پاسخ به “قوطي پروفيل”

  1. A lot of thanks for each of your hard work on this web page. Kim really likes going through investigation and it’s really easy to understand why. Many of us know all of the dynamic means you give helpful items on the web blog and as well encourage contribution from others on that concern plus our daughter is always discovering a lot. Have fun with the remaining portion of the new year. You’re the one conducting a good job.

  2. I am only writing to make you understand what a remarkable experience our princess undergone viewing your webblog. She picked up such a lot of things, with the inclusion of what it is like to possess an ideal teaching spirit to make the mediocre ones without difficulty master specified tortuous topics. You undoubtedly surpassed readers’ expected results. Thanks for rendering those useful, trustworthy, revealing as well as unique tips on your topic to Sandra.

  3. A lot of thanks for all your valuable hard work on this web page. Kim really likes getting into investigation and it’s really easy to understand why. Many of us know all of the dynamic medium you make invaluable steps on this web blog and as well as improve participation from people on that idea so our girl is certainly learning a lot of things. Have fun with the remaining portion of the new year. You are conducting a pretty cool job.

  4. I enjoy you because of all of the effort on this blog. Betty delights in carrying out internet research and it’s easy to see why. A lot of people hear all about the compelling form you convey both interesting and useful guidelines by means of the blog and attract contribution from other individuals about this area and my child has always been becoming educated a great deal. Enjoy the remaining portion of the new year. You’re carrying out a dazzling job.

  5. I am just writing to make you understand what a really good experience my wife’s princess obtained using your webblog. She noticed some things, which included what it is like to possess an excellent teaching spirit to make others with no trouble learn about specific tortuous things. You undoubtedly surpassed readers’ expected results. Thanks for providing those productive, trusted, informative as well as unique tips on your topic to Mary.

  6. Thanks for your own work on this website. My mother take interest in participating in research and it is simple to grasp why. My spouse and i notice all relating to the powerful way you provide valuable tips via your website and in addition recommend response from visitors on this subject matter while our own simple princess is undoubtedly studying so much. Take pleasure in the rest of the year. You have been performing a tremendous job.

  7. I simply wanted to thank you very much once more. I do not know what I would have tried without these techniques shared by you regarding that subject matter. It was before an absolute scary scenario in my position, nevertheless taking note of this specialized tactic you solved the issue took me to weep with happiness. Now i’m thankful for your support and thus trust you really know what an amazing job you were putting in training the mediocre ones via your webpage. Most probably you haven’t met any of us.

  8. My spouse and i have been really joyous that Jordan managed to do his research through your precious recommendations he had through the web pages. It is now and again perplexing to just find yourself handing out secrets and techniques which people today may have been selling. So we know we need the writer to give thanks to for that. The most important illustrations you have made, the simple web site navigation, the relationships you will help to instill – it’s got most powerful, and it’s really leading our son in addition to the family reason why the situation is fun, which is really mandatory. Thank you for the whole lot!

  9. Thanks for the tips about credit repair on this blog. Things i would advice people would be to give up the actual mentality that they’ll buy right now and pay out later. Like a society all of us tend to do that for many things. This includes holidays, furniture, as well as items we would like. However, you have to separate your own wants from all the needs. When you are working to improve your credit rating score make some sacrifices. For example you are able to shop online to save money or you can turn to second hand shops instead of costly department stores with regard to clothing.

  10. Thanks for the tips on credit repair on all of this blog. What I would advice people is to give up the mentality that they can buy now and pay later. As a society we tend to do this for many things. This includes vacations, furniture, and items we want. However, you need to separate your wants from all the needs. While you are working to improve your credit score you have to make some sacrifices. For example you can shop online to save money or you can go to second hand stores instead of expensive department stores for clothing.

دیدگاهتان را بنویسید

نشانی ایمیل شما منتشر نخواهد شد. بخش‌های موردنیاز علامت‌گذاری شده‌اند *
